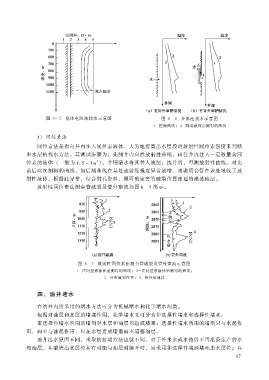

图 6 5 流体电阻法找水示意图 图 6 6 井温法找水示意图

1—控制曲线；2—降低液面后测得的曲线

3） 同位素法
同位素法是指向井内注入同位素液体， 人为地提高出水层段的放射性同位素强度来判断
出水层的找水方法。 其测试步骤为： 先测井内自然放射性曲线， 再往井内注入一定数量含同
位素的液体 （一般为 1.5 ～3m3）， 并用清水将其替入地层； 洗井后， 再测放射性曲线。 对比
前后两次测得的曲线， 如后测曲线在某处放射性强度异常剧增， 则说明套管在该处吸收了放
射性液体。 根据此异常， 结合射孔资料， 便可确定套管破裂位置连通的渗透地层。
放射性同位素法测套管破裂及管外窜流如图 6 7 所示。

图 6 7 放射性同位素法测套管破裂及管外窜流示意图

1—注同位素液体前测得的曲线；2—注同位素液体后测得的曲线；
3—套管破裂位置；4—管外窜通段

四、 油井堵水

在油井内所采用的堵水方法可分为机械堵水和化学堵水两类。
根据对油层和水层的堵塞作用， 化学堵水又可分为非选择性堵水和选择性堵水。
非选择性堵水所用的堵剂对水层和油层均造成堵塞； 选择性堵水所用的堵剂只与水起作
用， 而不与油起作用， 只在水层造成堵塞而不堵塞油层。
油井出水原因不同， 采取的封堵方法也就不同。 对于外来水或水淹后不再准备生产的水
淹油层， 在搞清出水层位并有可能与油层封隔开时， 易采用非选择性堵剂堵死出水层位； 在

97
