Page 138 - 修井工程
P. 138

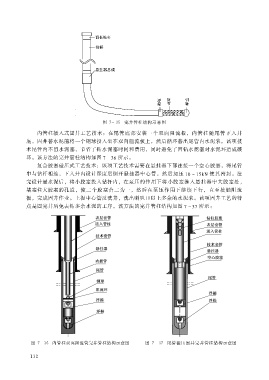

图 7 35 完井管柱结构示意图
内管柱插入式固井工艺技术： 在尾管底部安装一个双向阻流板， 内管柱随尾管下入井
底， 固井替水泥前将一个钢球投入坐在双向阻流板上， 然后循环替出尾管内水泥浆。 该项技
术尾管内不留水泥塞， 节省了钻水泥塞时间和费用， 同时避免了因钻水泥塞对水泥环造成破
坏。 该方法的完井管柱结构如图 7 36 所示。
复合胶塞碰压式工艺技术： 该项工艺技术需要在悬挂器下部连接一个空心胶塞， 将尾管
串与钻杆相连， 下入井内设计深度后倒开悬挂器中心管， 然后加压 10 ～15 使kN 其密封。 注
完设计量水泥后， 将小胶塞投入钻杆内， 在泵压的作用下将小胶塞推入悬挂器中大胶塞处，
堵塞住大胶塞的孔道， 使二个胶塞合二为一， 然后在泵压作用下继续下行， 直至接触阻流
板， 完成固井作业。 上提中心管反洗井， 洗出喇叭口以上多余的水泥浆。 该项固井工艺的特
点是固完井后免去钻多余水泥的工序。 该方法的完井管柱结构如图 7 37 所示：
图 7 36 内管柱双向阻流管完井管柱结构示意图 图 7 37 尾管碰压固井完井管柱结构示意图
132
