P. 168

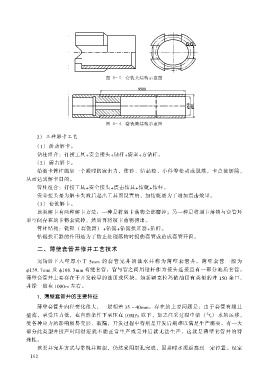

图 8 5 套铣头结构示意图
图 8 6 套铣筒结构示意图
2） 三种解卡工艺
（1） 活动解卡。
钻柱组合： 打捞工具+安全接头+钻杆+旋塞+方钻杆。
（2） 震击解卡。
给被卡管柱施加一个瞬时的震击力， 使砂、 结晶粒、 小件等松动或脱落， 卡点被解除，
从而达到解卡目的。
管柱组合： 打捞工具+安全接头+震击钻具+钻铤+钻杆。
安全接头是为解卡失败后起出工具而设置的， 加钻铤是为了增加震击效果。
（3） 套铣解卡。
该类解卡有两种解卡方法： 一种是将遇卡落物全部磨掉； 另一种是将遇卡落物与套管环
形空间存在的卡物套铣掉， 然后再将被卡落物捞出。
管柱结构： 铣鞋 （套铣筒） +钻铤+钻铤扶正器+钻杆。
钻铤扶正器的作用是为了防止处理落物时损伤套管或造成套管开窗。
二、 薄壁套管井修井工艺技术
完钻后下入壁厚小于 5mm的套管完井的油水井称为薄壁套管井。 薄壁套管一般为
及φ139.7 mm 有缝套管φ168.3mm 管与管之间用钻杆作为接头连接且有一部分地质套管。
，
薄壁套管井主要存在于开发较早的油田或区块， 如新疆克拉玛依油田有类似的井 150 余口，
井深一般在 1000m左右。
1.薄壁套管井的主要特征
薄壁套管井内径变化很大， 一般相差 35 ～40mm。 存在的主要问题是： 由于套管有缝且
壁薄， 承受压力低， 在自然条件下承压在 10 以MPa 下， 加之注采过程中油 气（ ） 水的运移，
受各种应力的影响极易变形、 破漏， 开发过程中特别是开发后期难以满足生产需要。 有一大
部分此类型井投产时间很短就不能正常生产或完井后就无法生产， 这就是薄壁套管井的特
殊性。
该类井完井方式与常规井相似， 仍然采用射孔完成， 固井时水泥返高到一定位置。 经室
