P. 179

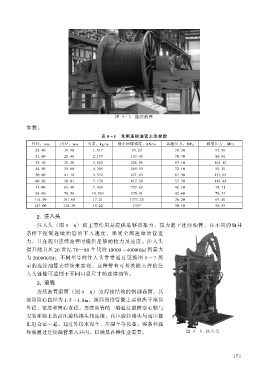

图 9 5 连续油管
参数。 表 9 1 常用连续油管主要参数 破裂压力， MPa
外径， mm 内径， mm 重量， kg/m 最小屈服强度， kN/m 试验压力， MPa
25.40 19.90 1.517 95.20 78.30 97.90
31.80 25.40 2.197 137.40 70.70 88.90
38.10 29.20 3.622 226.80 83.10 104.10
44.50 35.60 4.305 269.50 72.10 90.30
50.80 41.10 5.372 471.05 67.30 137.09
60.30 50.01 7.139 617.00 57.70 115.44
73.00 63.40 7.969 757.60 48.10 74.71
88.90 78.50 10.503 935.41 42.60 78.33
114.30 101.60 17.21 1373.20 36.20 69.40
127.00 114.30 19.22 1337 30.10 55.55
2.注入头
注入头 （图 9 6） 的主要作用是提供足够的推力、 拉力起下连续油管， 在不同的油井
条件下控制连续油管的下入速度， 承受全部连续油管重
力， 且在起出连续油管时提供足够的拉力及速度。 注入头
提升能力从 20 世纪 70—80 年代的 10000 到最大～40000lbf
为 200000lbf； 不同型号的注入头常常通过更换图 9 7 所
示的连续油管夹持块来实现， 这种带有可替换嵌入件的注
入头链轮可适用于不同口径尺寸的连续油管。
3.滚筒
连续油管滚筒 （图 9 8） 为焊接结构的钢制卷筒， 其
滚筒筒心直径为 1.5 ～1.8m。 滚筒的排管量主要取决于滚筒
外径、 宽度和筒心直径。 连续油管的一端通过滚筒空心轴与
安装在轴上的高压旋转接头相连接， 高压旋转接头与高压管
汇组合在一起， 通过外接水泥车、 压裂车等设备， 将各种循
环液通过连续油管泵入井内， 以满足各种作业需要。 图 9 6 注入头
173
