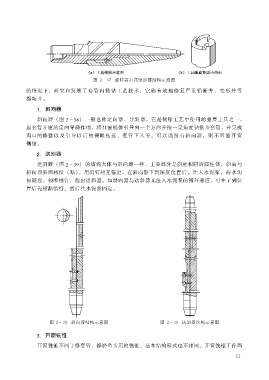

图 2 37 旋转震击式整形器结构示意图
的情况下， 研究和发展了套管内侧钻工艺技术， 它能有效地修复严重错断井、 变形井等
损坏井。
1.斜向器
斜向器 （图 2 38） 一般也称定向器、 导斜器。 它是侧钻工艺中使用的重要工具之一，
起套管开窗的定向导斜作用， 将开窗铣锥引导向一个方向并按一定角度钻铣开套管， 并完成
窗口的修整以及引导以后的裸眼钻进、 套管下入等。 可以说没有斜向器， 则不可能开窗
侧钻。
2.送斜器
送斜器 （图 2 39） 的结构大体与斜向器一样， 主要部分是斜度相同的圆柱体， 斜面与
斜向器斜面相接 贴（ ）， 用销钉相互锚定。 在斜向器下到深度位置后， 注入水泥浆， 待水泥
初凝后， 顿断销钉， 起出送斜器。 如斜向器与送斜器无注入水泥浆的循环通道， 可在下到位
置后先顿断销钉， 然后注水泥浆固定。
图 2 38 斜向器结构示意图 图 2 39 送斜器结构示意图
3.开窗铣锥
开窗铣锥不同于修套管、 修磨鱼头用的铣锥， 基本结构形式也不相同。 开窗铣锥工作面
51
