机械内割刀由上接头、 心轴、 切割机构、 限位机构、 锚定机构与导向头等部件组成。 切割
机构中有 3 个刀片及刀枕， 锚定机构中有 3 个卡瓦牙及滑牙套、 弹簧等， 起锚定工具作用。

水力式外割刀由上接头、 筒体、 进钻机构、 切割机构、 限位机构与引鞋等部件组成。 进
钻机构中有活塞与进刀套， 起进刀作用； 切割机构中有刀片、 刀鞘等， 起切割作用。

机械内割刀与钻杆或油管连接入井， 下至设计深度后， 正转管柱， 因工具下端的锚定机
构中摩擦块紧贴套管， 有一定的摩擦力。 转动管栓， 滑牙块与滑牙套相对运动， 推动卡瓦牙
上行胀开， 咬住套管完成坐卡锚定。 继续旋转管柱并下放管柱， 刀片沿刀枕下行， 刀片前端
开始切割管柱， 随着不断的下放、 旋转切割， 刀片切割深度不断增加， 直至完成切割。 上提
管柱， 心轴上行， 带动刀枕、 刀片回收， 同时锚定卡瓦收回， 即可起出切割管柱。

四、 倒扣类工具

1.倒扣器

倒扣类工具是钻井作业、 修井作业中处理遇卡钻柱、 管柱而采取倒扣时常用的专用工
具。 倒扣器及其配套工具可在钻井队、 修井队无反扣 （左旋） 钻杆情况下使用； 使用正扣
（右旋） 钻杆仍可实现倒扣， 既可节省时间， 又可避免卡点以上钻柱、 管柱处理问题以及重
上钻杆钻具、 工具的工时浪费。

如图 2 27 所示， 倒扣器是一种立式变向变速传动装置， 主要作用是将钻杆的右旋转动
变成遇卡管柱的左旋运动， 使连接螺纹松扣。

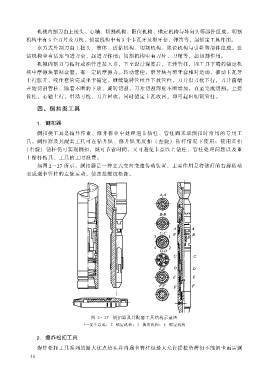

图 2 27 倒扣器及其配套工具结构示意图

接1— 头总成；2—锚定机构；3—换向机构；4—缩定机构

2.爆炸松扣工具

爆炸松扣工具系列的最大优点是在井内遇卡管柱经最大允许提拉负荷仍不能解卡而需倒
