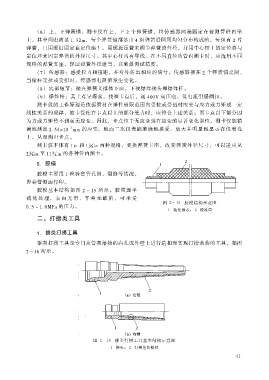

（6） 上、 下弹簧锚： 测卡仪有上、 下 2 个弹簧锚， 将传感器两端固定在被测管柱内壁
上， 其中间距离是 1.32m， 每个弹簧锚都是由 4 组弹簧沿圆周均匀分布构成的， 每组有 2 片
弹簧， 且用螺钉固定在定位座上。 用螺旋压簧来调节弹簧的外径， 并用中心杆上的定位套与
定位环来固定弹簧的外径尺寸。 其中心杆内有导线。 在不同直径的管内测卡时， 应选用不同
规格的弹簧支座， 保证弹簧外径适当， 以确保测试精度。
（7） 传感器： 感受拉力和扭矩， 并对外传出相应的信号。 传感器接在 2 个弹簧锚之间，
当钻杆受拉或受扭时， 传感器电阻值发生变化。
（8） 底部短节： 接在弹簧支撑体下面。 下接爆炸接头和爆炸杆。
（9） 爆炸杆： 其上有导爆索。 找准卡点后， 通 400V高压电， 低电流引爆倒扣。
测卡仪的工作原理是依据管材在弹性极限范围内受拉或受扭时应变与应力或力矩成一定
线性关系的规律， 被卡管柱在卡点以上的部分受力时， 应符合上述关系； 而卡点以下部分因
为力或力矩传不到而无应变。 因此， 卡点位于无应变到有应变的显著变化部位。 测卡仪能精
确地测出 的应变2.54 ×10 -3 mm 地面二次仪表能准确地接受、 放大并明显地显示在仪表盘
上， 从而测出卡点。 。

测卡仪本体有 和1in 1㊣8in 两种规格， 更换弹簧卡座， 改变弹簧外径尺寸， 可以适应从
2㊣8in 至 114㊣in 的各种管内测卡。

5.胶模

胶模主要用于检验套管孔洞、 裂缝等情况，
即套管侧面打印。
胶模基本结构如图 2 15 所示。 胶筒面半
硫化处理， 表面光滑、 平整无缺陷， 可承受
的压力0.5 ～1.0MPa 图 2 15 胶模结构示意图
。
1—硫化钢芯；2—橡胶筒
二、 打捞类工具

1.锥类打捞工具

锥类打捞工具是专门从管类落物的内孔或外壁上进行造扣而实现打捞落物的工具， 如图
所示2 16 。

图 2 16 锥类打捞工具基本结构示意图

1—接头；2—打捞造扣螺纹

41
