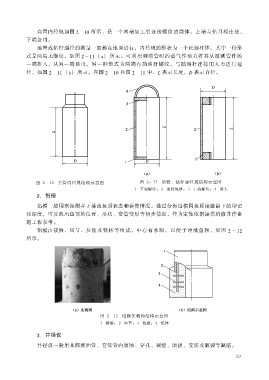

套管内径规如图 2 10 所示， 是一个两端加工有连接螺纹的筒体， 上端与钻具相连接，
下端备用。
油管或钻杆通径的测量一般都在地面进行， 内径规的形状为一个长圆柱体。 其中一种形
式是两端无螺纹， 如图 2 11 （a） 所示。 可利用刺油管时的蒸气作动力将其从被测管件的
一端推入， 从另一端顶出。 另一种形式为两端有抽油杆螺纹， 与抽油杆连接用人力进行通
径， 如图 2 11 （b） 所示。 在图 2 10 和图 2 11 中， L 表示长度， D表示直径。
图 2 10 套管内径规结构示意图 图 2 11 油管、钻杆通径规结构示意图
2.铅模 1—下端螺纹；2—通径规壁；3—上端螺纹；4—接头
铅模一般用来探测井下落鱼鱼顶状态和套管情况。 通过分析铅模同鱼顶接触留下的印记
和深度， 可反映出鱼顶的位置、 形状、 套管变形等初步情况， 作为定性依据提供给修井作业
施工作参考。
铅模由接箍、 短节、 拉筋及铅体等组成， 中心有水眼， 以便于冲洗鱼顶， 如图 2 12
所示。
图 2 12 铅模实物和结构示意图
1—接箍；2—短节；3—拉筋；4—铅体
3.井径仪
井径仪一般用来探测油管、 套管管内腐蚀、 穿孔、 裂缝、 磨损、 变形及破裂等缺陷。
39
