井径仪一般由电缆接头、 上扶正器、 磁定位器、 电桥探针、 电桥、 下扶正器以及尾接头
等组成， 如图 2 13 所示。

井径仪的工作原理是通电的电桥随井径仪由井底匀速上提， 测管件内径的探针随着管件
内径的变化而动作， 从而改变了电桥的电阻值， 通过电桥的电流也随之变化； 将这个信号通
过放大器及地面二次仪表， 记录出管件内壁的不规则曲线， 从曲线中可以分析出管件内壁损
坏程度的百分比。

4.测卡仪

测卡仪是处理钻井或修井被卡管柱的辅助仪器， 与爆炸倒扣设备一起使用时可迅速起出
卡点以上的管柱， 为处理卡钻事故提供方便。 测卡仪结构如图 2 14 所示。

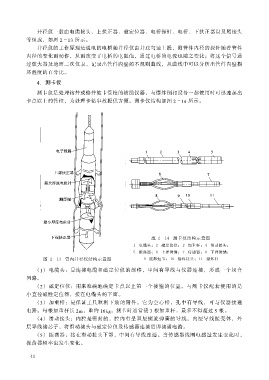

图 2 13 管内井径仪结构示意图 图 2 14 测卡仪结构示意图

1—电缆头；2—磁定位仪；2—加重杆；4—滑动接头；
5—振荡器；6—上弹簧锚；7—传感器；8—下弹簧锚；

底9— 部短节；10—爆炸接头 爆；11— 炸杆

（1） 电缆头： 是连接电缆和磁定位仪的部件， 中间有导线与仪器连接， 形成一个闭合
回路。

（2） 磁定位仪： 用来准确地确定卡点以上第一个接箍的位置。 与测卡仪配套使用的是
小直径磁性定位器， 接在电缆头的下面。

（3） 加重杆： 是保证工具顺利下放的附件。 它为空心杆， 孔中有导线， 可与仪器接通
电路。 每根加重杆长 2m， 重约 16kg。 测卡时通常接 3 根加重杆， 最多不得超过 5 根。

（4） 滑动接头： 内腔是密封的， 腔内有呈双层螺旋弹簧的导线。 内层导线接壳体， 外
层导线接芯子， 将滑动接头与磁定位仪及传感器连接后即接通电路。

（5） 振荡器： 接在滑动接头下部， 中间有导线连通。 当传感器线圈电感量发生变化时，
振荡器频率也发生变化。
