达到清蜡的目的。
根据循环通道的不同， 热流体循环清蜡法可分为开式热流体循环、 闭式热流体循
环、 空心抽油杆开式热流体循环和空心抽油杆闭式热流体循环 4 种方式 （图 4 2 至图
4 4）。
2.电热清蜡
电热清蜡法是把热电缆随油管下入井筒中或采用电加热抽油杆， 接通电源后， 电缆或电
热杆放出热量即可提高液流和井筒设备的温度， 熔化沉积的石蜡， 从而达到清防蜡的作用。
电热清蜡如图 4 5 所示。

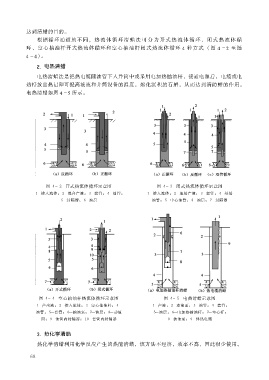

图 4 2 开式热流体循环示意图 图 4 3 闭式热流体循环示意图
1—掺入流体；2—混合产液 套；3— 管；4—油管； 掺1— 入流体；2—地层产液；3—套管；4—外层
5—封隔器；6—油层 油管；5—中心油管；6—油层；7—封隔器
图 4 4 空心抽油杆热流体循环示意图 图 4 5 电热清蜡示意图
1—产出液；2—掺入流体；3—空心抽油杆；4— 1—产液；2—动液面；3—油管；4—套管；
油管；5—套管；6—抽油泵；7—油层；8—动液 5—油层；6—电加热抽油杆；7—空心杆；
面；9—油管内封隔器；10—套管内封隔器 抽8— 油泵 伴；9— 热电缆
3.热化学清蜡
热化学清蜡利用化学反应产生的热能清蜡， 该方法不经济， 效率不高， 因此很少使用。
68
