P. 79

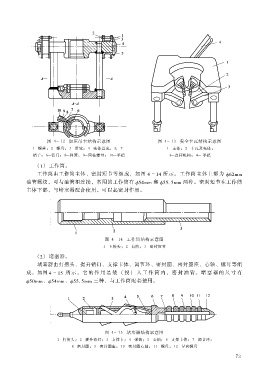

图 4 12 加压吊卡结构示意图 图 4 13 安全卡瓦结构示意图
螺1— 栓；2—螺母；3—滑轮；4—壳体总成；5，7— 1—主体；2—卡瓦及壳体；
销子；6—活门 弹；8— 簧；9—圆柱螺母；10—手把 3—连杆机构；4— 手把
（1） 工作筒。
工作筒由工作筒主体、 密封短节等组成， 如图 4 14 所示。 工作筒主体上部为 φ62mm
油管螺纹， 可与油管相连接， 常用的工作筒有 和φ54mm 两种φ55.5mm 。 密封短节在工作筒
主体下部， 与堵塞器配合使用， 可以起密封作用。
图 4 14 工作筒结构示意图
1—上接头；2—台阶；3—密封短节
（2） 堵塞器。
堵塞器由打捞头、 提升销钉、 支撑卡体、 调节环、 密封圈、 密封圈座、 心轴、 螺母等组
成， 如图 4 15 所 示。 它 的 作 用 是 装 投（ ） 入 工 作 筒 内， 密 封 油 管。 堵 塞 器 的 尺 寸 有
三种 与工作筒配套使用φ50mm、 φ54mm、 φ55.5mm ，
。
图 4 15 堵塞器结构示意图
1—打捞头；2—提升销钉 支；3— 撑卡 弹；4— 簧；5—心轴；6—支撑卡体；7—调节环；
密8— 封圈 密；9— 封圈座；10—密封圈心轴；11—螺母；12—导向螺母
73
