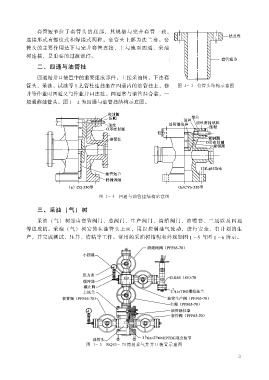

Page 9 - 修井工程
P. 9
套管短节位于套管头的底部， 其规格与完井套管一致， 图 1 3 套管头结构示意图
连接形式有螺纹式和焊接式两种。 套管头上部为法兰盘。 套
管头的主要作用是下与完井套管连接， 上与地面四通、 采油
树连接， 是重要的过渡部件。
二、 四通与油管挂
四通是井口装置中的重要组成部件， 上接采油树， 下连套
管头， 采油、 试油等工艺管柱连挂坐在四通内的油管挂上， 修
井等作业时四通又与作业井口连接。 四通常与油管挂合装， 一
般通称油管头。 图 1 4 为四通与油管挂结构示意图。
图 1 4 四通与油管挂结构示意图
三、 采油 （气） 树
采油 气（ ） 树是由套管阀门、 总阀门、 生产阀门、 清蜡阀门、 油嘴套、 三通以及四通
等组成的。 采油 气（ ） 树安装在油管头上面， 用以控制油气流动， 进行安全、 有计划的生
产， 并完成测试、 压井、 清蜡等工作。 常用的采油树结构和外观如图 1 5 与图 1 6 所示。
图 1 5 KQ65 简70 易采气井井口装置示意图
3
