胶结物除碳酸盐岩外还有泥质或原油胶结， 砂岩中大多有泥岩隔夹层， 在生产过程中， 油层
或隔夹层往往易坍塌堵塞井筒而影响正常生产， 因而不宜采用裸眼完井。

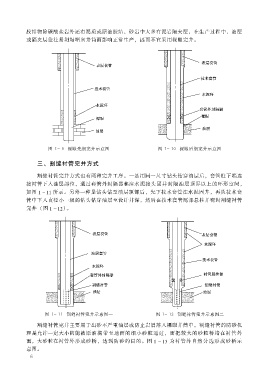

图 1 9 裸眼先期完井示意图 图 1 10 裸眼后期完井示意图
三、 割缝衬管完井方式
割缝衬管完井方式也有两种完井工序。 一是用同一尺寸钻头钻穿油层后， 套管柱下端连
接衬管下入油层部位， 通过套管外封隔器和注水泥接头固井封隔油层顶界以上的环形空间，
如图 1 11 所示。 另外一种是钻头钻至油层顶部后， 先下技术套管注水泥固井， 再从技术套
管中下入直径小一级的钻头钻穿油层至设计井深， 然后在技术套管尾部悬挂并密封割缝衬管
完井 图（ 1 12） 。
图 1 11 割缝衬管完井示意图一 图 1 12 割缝衬管完井示意图二
割缝衬管完井主要用于出砂不严重油层或防止岩屑落入裸眼井筒中。 割缝衬管的防砂机
理是允许一定大小的能被原油携带至地面的细小砂粒通过， 而把较大的砂粒桥堵在衬管外
面， 大砂粒在衬管外形成砂桥， 达到防砂的目的。 图 1 13 为衬管外自然分选形成砂桥示
意图。
6
