宜采用此方式。
2.割缝衬管完井方式
割缝衬管完井方式的完井工序是将割缝衬管悬挂在技术套管尾端， 依靠悬挂封隔器封隔
管外的环形空间。 割缝衬管要加扶正器， 以保证衬管在水平井眼中居中， 这是当前普遍采用
的方式， 砂岩或碳酸盐岩油层均可使用。 图 1 17 为割缝衬管完井示意图。

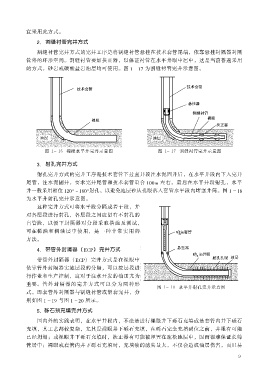

图 1 16 裸眼水平井完井示意图 图 1 17 割缝衬管完井示意图
3.射孔完井方式
射孔完井方式的完井工序是技术套管下过直井段注水泥固井后， 在水平井段内下入完井
尾管， 注水泥固井， 要求完井尾管和技术套管重合 左右100m 。 最后在水平井段射孔， 水平
井一般采用相位 射孔120°～180° ， 以避免地层砂从孔眼落入套管水平段内堵塞井筒。 图 1 18
为水平井射孔完井示意图。
这种完井方式可将水平段分隔成若干段， 并
对各层段进行射孔， 各层段之间应留有不射孔的
盲管段， 以便下封隔器对分段采取措施及测试，
可在稀油和稠油层中使用， 是一种非常实用的
方法。
4.带管外封隔器 （ECP） 完井方式
带管外封隔器 （ECP） 完井方式是在裸眼中 图 1 18 水平井射孔完井示意图
依靠管外封隔器实施层段的分隔， 可以按层段进
行作业和生产控制， 这对于注水开发的油田尤为
重要。 管外封隔器的完井方式可以分为两种形
式， 即套管外封隔器与割缝衬管或滑套完井， 分
别如图 1 19 与图 1 20 所示。
5.砾石预充填完井方式
国内外的实践表明， 在水平井段内， 不论是进行裸眼井下砾石充填或是套管内井下砾石
充填， 其工艺都较复杂， 尤其是裸眼井下砾石充填， 在砾石完全充填到位之前， 井眼有可能
已经坍塌； 或裸眼井下砾石充填时， 扶正器有可能被埋置在疏松地层中， 因而很难保证长筛
管居中； 裸眼或套管内井下砾石充填时， 充填液的滤失量大， 不仅会造成油层伤害， 而且易
9
