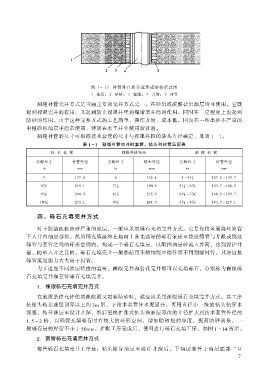

图 1 13 衬管外自然分选形成砂桥示意图
1—油层；2—砂桥；3—缝眼；4—井筒；5—衬管

割缝衬管完井方式是当前主要的完井方式之一， 在砂岩或碳酸盐岩油层均可使用。 它既
起到裸眼完井的作用， 又起到防止裸眼井壁坍塌堵塞井筒的作用， 同时在一定程度上也起到
防砂的作用。 由于这种完井方式的工艺简单， 操作方便， 成本低， 因而在一些出砂不严重的
中粗砂粒油层中经常使用， 特别在水平井中使用较普遍。
割缝衬管的尺寸可根据技术套管的尺寸与裸眼井段的钻头直径确定， 见表 1 1。
表 1 1 割缝衬管完井时套管、 钻头和衬管匹配表

技术套管 裸眼井段钻头 割缝衬管

公称尺寸 套管外径 公称尺寸 钻头外径 公称尺寸 衬管外径

in mm in mm in mm

7 177.8 6 152.4 5 ～5 2⅟ 127.0 ～139.7

8 ㊣8 219.1 7 ⅟2 190.5 5 ⅟2 ～6 8㊣ 139.7 ～168.3

9 ㊣8 244.5 8 ⅟2 215.9 6 ㊣8 ～7 8㊣ 168.3 ～193.7

10 ㊣4 273.1 9 8㊣ 244.5 7 8㊣ ～8 ㊣8 193.7 ～219.1

四、 砾石充填完井方式

对于胶结疏松出砂严重的地层， 一般应采用砾石充填完井方式。 它是先将金属绕丝筛管
下入井内油层部位， 然后用充填液将在地面上预先选好的砾石泵送至绕丝筛管与井眼或绕丝
筛管与套管之间的环形空间内， 构成一个砾石充填层， 以阻挡油层砂流入井筒， 达到保护井
壁、 防砂入井之目的。 砾石充填完井一般都使用不锈钢绕丝筛管而不用割缝衬管， 其原因是
筛管流通能力大大高于衬管。

为了适应不同油层特性的需要， 裸眼完井和射孔完井都可以充填砾石， 分别称为裸眼砾
石充填完井和套管砾石充填完井。

1.裸眼砾石充填完井方式

在地质条件允许使用裸眼而又需要防砂时， 就应该采用裸眼砾石充填完井方式。 其工序
是钻头钻达油层顶界以上约 后3m ， 下技术套管注水泥固井， 再用直径小一级的钻头钻穿水
泥塞， 钻开油层至设计井深， 然后更换扩张式钻头将油层部位的井径扩大到技术套管外径的
1.5 ～2 倍， 以确保充填砾石时有较大的环形空间， 增加防砂层的厚度， 提高防砂效果。 一
般砾石层的厚度不小于 50mm。 扩眼工序完成后， 便可进行砾石充填工序， 如图 1 14 所示。

2.套管砾石充填完井方式

套管砾石充填完井工序是： 钻头钻穿油层至设计井深后， 下油层套管于油层底部 “口

7
