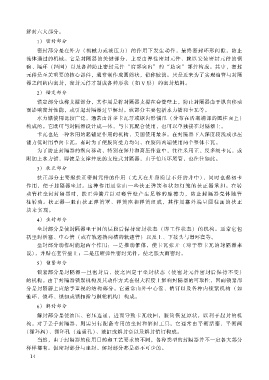

解封六大部分。
1） 密封部分
密封部分是在外力 （机械力或液压力） 的作用下发生动作， 最终密封环形间隙， 防止

流体通过的机械。 它是封隔器的关键部分， 主要由弹性密封元件、 赖以安装密封元件的钢
碗、 隔环 （挡圈） 以及各种防止密封元件 “肩部突出” 的 “防突” 部件构成。 其中， 密封
元件是至关重要的核心部件， 通常制作成圆筒状， 俗称胶筒。 只是近来为了实现油管与封隔
器之间的内密封， 密封元件才制成各种形状 （如 形V ） 的密封填料。

2） 锚定部分
锚定部分也称支撑部分， 其作用是将封隔器支撑在套管壁上， 防止封隔器由于纵向移动
而影响密封性能， 或引起封隔器过早解封。 该部分主要包括水力锚和卡瓦等。
水力锚使用比较广泛， 通常由许多卡瓦牙或锯齿形锚爪 （分布在活塞端部的圆柱面上）
构成的。 它既可与封隔器设计成一体， 与卡瓦配合使用， 也可以单独接在封隔器上。
卡瓦也是一种常用的起锚定作用的机构， 美国使用最多。 在封隔器下入深度较浅或承压
能力低时用单向卡瓦。 有时为了使胶筒受力均匀， 在胶筒两端使用两个整体卡瓦。
为了防止封隔器的纵向移动， 特别在深井和高压作业中， 往往采用正、 反多级卡瓦， 或
附加上水力锚， 即使是支撑井底的支柱式封隔器， 由于怕压坏尾管， 也往往如此。
3） 扶正部分
扶正部分主要起扶正密封元件的作用 （尤其在井身质量不好的井中）， 同时也起初卡
作用， 便于封隔器坐封。 这种作用通常由一些扶正弹簧和状如灯笼的扶正器承担。 在转
动管柱坐封封隔器时， 扶正弹簧片以对套管壁产生足够的摩擦力， 防止封隔器壳体随管
柱转动。 扶正器一般由扶正弹簧罩、 弹簧座和弹簧组成， 其作用靠外端呈圆柱面的扶正
块来实现。
4） 坐封部分
坐封部分是使封隔器坐于目的层段后保持密封状态 （即工作状态） 的机构。 通常它包
括坐封活塞、 中心管 （或有轨迹换向槽的轨迹管） 以及上、 下接头与滑环套等。
坐封部分动作时能起两个作用： 一是推动锥体， 使卡瓦张开 （对于带卡瓦的封隔器来
说）， 并贴在套管壁上； 二是压缩弹性密封元件， 使之胀大而密封。
5） 锁紧部分
锁紧部分是封隔器一旦密封后， 使之固定于坐封状态 （使密封元件密封后保持不变）
的机构。 由于封隔器锁紧机构及其动作方式在很大程度上影响封隔器的可取性， 因而锁紧部
分是封隔器上应给予重视的结构部分。 它通常由外中心管、 销钉以及各种内锁紧机构 （如
锥环、 锁环、 锁扣或锁扣指与棘轮机构） 构成。
6） 解封部分
解封部分是使油压、 套压连通， 进而导致卡瓦收回， 胶筒恢复原状， 以利于起封的机
构。 对于丢手封隔器， 则需另行配备专用的坐封和解封工具。 它通常由平衡活塞、 平衡阀
（循环阀）、 循环孔 （连通孔）、 液缸或解封套以及解封销钉构成。
当然， 由于封隔器的使用目的和工艺要求的不同， 各种类型的封隔器并不一定各大部分
样样都有。 但密封部分与坐封、 解封部分都是必不可少的。
