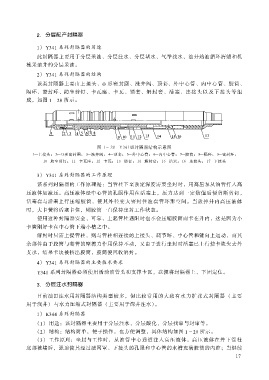

2.分层配产封隔器
1） Y341 系列封隔器的用途

此封隔器主要用于分层采油、 分层注水、 分层堵水、 气举找水、 油井热油循环清蜡和机
械采油井的分层采油。

2） Y341 系列封隔器的结构
该类封隔器主要由上接头、 O形密封圈、 洗井阀、 顶套、 外中心管、 内中心管、 胶筒、
隔环、 密封环、 防坐剪钉、 卡瓦座、 卡瓦、 锁套、 解封套、 活塞、 连接头以及下接头等组
成， 如图 1 28 所示。

图 1 28 型Y341 封隔器结构示意图

1—上接头；2—O形密封圈；3—洗井阀；4—顶套；5—外中心管；6—内中心管 胶；7— 筒；8—隔环；9—密封环；
10—防坐剪钉；11—卡瓦座；12—卡瓦；13—锁套；14—解封套；15—活塞；16—连接头；17—下接头

3） Y341 系列封隔器的工作原理
该系列封隔器的工作原理是： 当管柱下至预定深度需要坐封时， 用高压泵从油管打入高
压液体加液压。 高压液体经中心管的孔眼作用在活塞上， 压力达到一定数值后便剪断剪钉，
活塞套与活塞上行压缩胶筒， 使其外径变大密封住油套管环形空间。 当放掉井内高压液体
时， 大卡簧将活塞卡住， 则胶筒一直保持坐封工作状态。
使用这种封隔器安全、 可靠， 上起管柱遇阻时也不会压缩胶筒而卡在井内， 这是因为小
卡簧刚好卡在中心管下端小槽之中。
解封时只需上提管柱， 则与管柱相连接的上接头、 调节环、 中心管和键向上运动， 而其
余部件由于胶筒与套管的摩擦力作用保持不动， 又由于进行坐封时活塞已上行使卡块失去外
支承， 结果卡块被挤出胶筒， 胶筒便回收解封。
4） Y341 系列封隔器的主要技术要求
Y341 系列封隔器必须使用活动油管头和支撑卡瓦， 以便将封隔器上、 下固定住。
3.分层注水封隔器
目前油田注水用封隔器结构类型较多， 但比较常用的大致有水力扩张式封隔器 （主要
用于浅井） 与水力压缩式封隔器 （主要用于深井注水）。
1） K344 系列封隔器
（1） 用途： 该封隔器主要用于分层注水、 分层酸化、 分层找窜与封窜等。
（2） 结构： 结构简单， 便于操作， 也方便调整， 具体结构如图 1 29 所示。
（3） 工作原理： 坐封与工作时， 从油管中心通道注入高压液体， 高压液体在井下管柱
底部被堵后， 强迫使其经过滤网罩、 下接头的孔眼和中心管的水槽充满胶筒的内腔； 当继续
