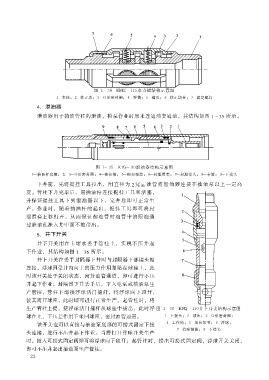

图 1 34 KMZ 水115 力锚结构示意图

1—本体；2—扶正块；3—O形密封圈；4—弹簧；5—锚爪；6—扶正块套；7—固定螺钉

4.泄油器

泄油器用于抽油管柱的泄油， 检泵作业时用来连通油套通道， 其结构如图 1 35 所示。

图 1 35 KTG 泄90 油器结构示意图
1—抽油杆接箍 形；2，3—O 密封圈；4—锁扣指；5—锁扣指芯；6—封泄滑套；7—封泄接头；8—卡簧；9—下接头

下井前， 先将提挂工具拉出， 用直径为 2㊣8in 油管将泄油器连接在抽油泵以上一定高
度。 管柱下井完毕后， 用抽油杆连接提挂工具和活塞，
并保证提挂工具下到泄油器以下， 完井后即可正常生
产。 作业时， 随着抽油杆的起出， 提挂工具即可将封
泄滑套上移打开， 从而保证起油管时油管中的原油通
过泄油孔泄入井中而不被带出。
5.井下开关
井下开关用在卡堵水丢手管柱上， 实现不压井起
下作业， 其结构如图 1 36 所示。
井下开关在丢手封隔器下井时与封隔器下部接头相
连接， 浮球因受井内向上的压力作用紧贴在球座上， 此
时该开关处于关闭状态， 密封油管通道， 即可进行不压
井起下作业。 封隔器下井丢手后， 下入电泵或抽油泵生
产管柱， 管柱下部接浮球活门捅杆， 将浮球向下顶开，
使其离开球座， 此时即可进行正常生产。 起管柱时， 将
生产管柱上提， 使浮球活门捅杆从球座中拔出， 此时浮 图 1 36 KFQ 井110 下开关结构示意图
球在上、 下压差作用下坐回球座， 密封油管通道。 1—上接头；2—球座；3—O形密封圈；
4—工作筒；5—加长短节；6—浮球；
该开关也可以直接与抽油泵底部的可捞式固定下接 7—挡球钢筋；8—下接头
头连接， 进行不压井起下作业。 当需打开浮球开关生产
时， 投入可捞式固定阀即可将浮球向下顶开； 起管柱时， 捞出可捞式固定阀， 浮球开关关闭，
即可不压井起出抽油泵生产管柱。
