P. 33

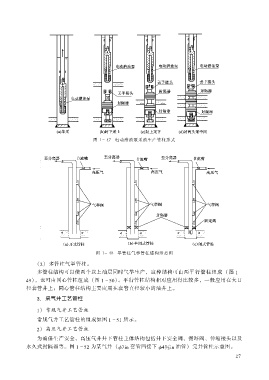

图 1 47 电动潜油泵采油生产管柱形式
图 1 48 单管柱气举管柱结构示意图
（2） 多管柱气举管柱。
多管柱结构可以使两个以上油层同时气举生产， 这种结构可由两平行管柱组成 （图 1
49）， 也可由同心管柱组成 （图 1 50）。 平行管柱结构相对应用得比较多， 一般应用在大口
径套管井上； 同心管柱结构主要应用在套管直径较小的油井上。
3.采气井工艺管柱
1） 常规气井工艺管柱
常规气井工艺管柱的组成如图 1 51 所示。
2） 高压气井工艺管柱
为确保生产安全， 高压气井井下管柱主体结构包括井下安全阀、 循环阀、 伸缩接头以及
永久式封隔器等。 图 1 52 为某气井 （φ7in 套管回接下 φ4⅟2in 油管） 完井管柱示意图。
27
