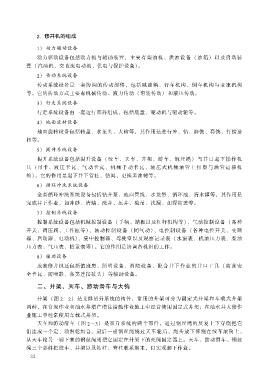

2.修井机的组成

1） 动力驱动设备
动力驱动设备包括动力机与辅助装置， 主要有柴油机、 供油设备 （油箱） 以及启动装
置 （汽油机、 交直流电动机、 供电与保护设备）。
2） 传动系统设备
传动系统设备是一套协调的传动部件， 包括减速箱、 行车机构、 倒车机构与变速机构
等。 它的传动方式主要有机械传动、 液力传动 （滑轮传动） 和液压传动。
3） 行走系统设备
行走系统设备由一套运行部件组成， 包括底盘、 驱动机与驱动轮等。
4） 地面旋转设备
地面旋转设备包括转盘、 水龙头、 大钩等， 其作用是进行冲、 钻、 磨铣、 套铣、 打捞造
扣等。
5） 提升系统设备
提升系统设备包括提升设备 （绞车、 天车、 井架、 游车、 钢丝绳） 与井口起下操作机
具 （吊卡、 液压卡瓦、 气动卡瓦、 机械手动卡瓦、 液压式机械油管上扣器与油管运移机
构）。 它的作用是起下井下管柱、 钻具， 更换采油树等。
6） 循环冲洗系统设备
全套循环冲洗系统设备包括钻井泵、 地面管线、 水龙带、 循环池、 清水罐等， 其作用是
完成井下作业， 如冲砂、 清蜡、 洗井、 压井、 验吊、 找漏、 加深钻进等。
7） 控制系统设备
控制系统设备包括机械控制设备 （手柄、 踏板以及杠杆机构等）、 气动控制设备 （各种
开关、 调压阀、 工作缸等）、 液动控制设备 （同气动）、 电控制设备 （各种电控开关、 变阻
器、 启动器、 电动机）、 集中控制器、 驾驶室以及观察记录表 （水温表、 机油压力表、 柴油
压力表、 气压表、 指重表等）。 它的作用是协调各机组的工作。
8） 辅助设备
成套修井机还包括值班房、 照明设备、 消防设备、 配合井下作业的井口工具 （防预安
全卡瓦、 防喷器、 各类连接接头） 等辅助设备。

二、 井架、 天车、 游动滑车与大钩

井架 图（ 2 2） 是支撑吊升系统的构件， 常用的井架可分为固定式井架和车载式井架
两种， 在常规作业和油水井增产增注措施作业施工中经常使用固定式井架； 在油水井大修作
业施工中经常使用车载式井架。

天车和游动滑车 （图 2 3） 是吊升系统的两个部件， 通过钢丝绳的反复上下穿绕把它
们连成一个定、 动滑轮组合。 最后一道钢丝绳绕过天车轮后， 绳头放下缠绕在绞车滚筒上，
从天车轮另一端下来的钢丝绳则把它固定在井架下的死绳固定器上。 天车、 游动滑车、 钢丝
绳三个部件把绞车、 井架以及钻柱、 管柱联系起来， 以实现起下作业。

32
