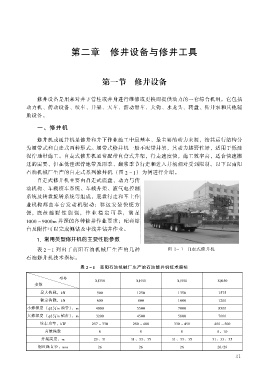

第二章 修井设备与修井工具

第一节 修井设备

修井设备是用来对井下管柱或井身进行维修或更换而提供动力的一套综合机组。 它包括
动力机、 传动设备、 绞车、 井架、 天车、 游动滑车、 大钩、 水龙头、 转盘、 钻井泵和其他辅
助设备。

一、 修井机

修井机或通井机是修井和井下作业施工中最基本、 最主要的动力来源， 按其运行结构分
为履带式和自走式两种形式。 履带式修井机一般不配带井架， 其动力越野性好， 适用于低洼
泥泞地带施工。 自走式修井机通常配带自背式井架， 行走速度快， 施工效率高， 适合快速搬
迁的需要， 但在低洼泥泞地带及雨季、 翻浆季节行走和进入井场相对受到限制。 以下以南阳
石油机械厂生产的自走式系列修井机 （图 2 1） 为例进行介绍。

自走式修井机主要由自走式底盘、 动力与传
动机构、 车载绞车系统、 车载井架、 液气电控制
系统及转盘旋转系统等组成， 底盘行走和车上作
业机构都由车台发动机驱动； 移运安装快捷方
便， 底盘越野性能强， 作业稳定可靠， 满足
1000 ～9000m井深的各种修井作业要求； 配套钻
台及附件可以完成侧钻及中浅井钻井作业。

1.常用类型修井机的主要性能参数 图 2 1 自走式修井机

表2 1 列出了南阳石油机械厂生产的几种
石油修井机技术指标。

表 2 1 南阳石油机械厂生产的石油修井机技术指标

型号 XJ350 XJ450 XJ550 XJ650
参数
900 1250 1350 1575
最大钩载， kN 600 800 1000 1200
额定钩载， kN 4000 5500 7000 8500
小修深度 油管（ φ2㊣8in ） ， m 3200 4500 5800 7000
大修深度 钻杆（ φ2㊣8in ） ， m 257 ～330 280 ～400 330 ～450 400 ～500
绞车功率， kW 8， 10
6 8 8 31、 33、 35
有效绳数 29、 31 31、 33、 35 31、 33、 35 26 /29
井架高度， m
钢丝绳直径， mm 26 26 26

31
