P. 32

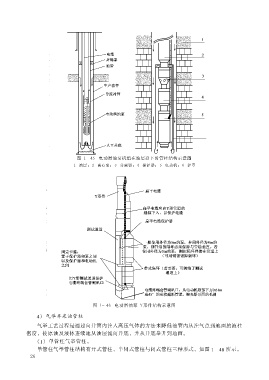

图 1 45 电动潜油泵机组在油层以下时管柱结构示意图
1—油层；2—离心泵；3—分离器；4—保护器；5—电动机；6—护罩
图 1 46 电动潜油泵 Y形件结构示意图
4） 气举井采油管柱
气举工艺过程是通过向井筒内注入高压气体的方法来降低油管内从注气点到地面的液柱
密度， 使原油及液体连续地从油层流向井底， 并从井底举升到地面。
（1） 单管柱气举管柱。
单管柱气举管柱结构有开式管柱、 半闭式管柱与闭式管柱三种形式， 如图 1 48 所示。
26
