1） 分层开采管柱
分层采油 （简称分采） 工艺可有效防止层间 （特别是压差大的层间） 干扰， 减少层间
矛盾， 保持各油层均衡开采， 提高采收率。
常用的分采管柱有单管分采管柱 （图 1 40） 与双管分采管柱 图（ 1 其中 图41），
40 （a） 为偏心式分采管柱， 图 1 40 （b） 是油套管分采管柱。 ，1

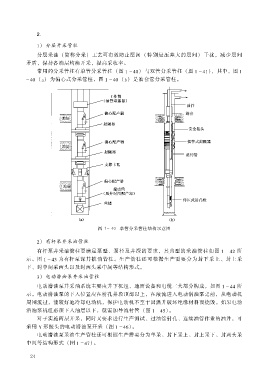

图 1 40 单管分采管柱结构示意图

2） 有杆泵井采油管柱
有杆泵井采油管柱要满足泵型、 泵径及井深的要求， 其典型的采油管柱如图 1 所42
示。 图 1 43 为有杆泵深井抽油管柱。 生产管柱还可根据生产需要分为封下采上、 封上采
下、 封中间采两头以及封两头采中间等结构形式。
3） 电动潜油泵井采油管柱
电动潜油泵井采油系统主要由井下机组、 地面设备和电缆三大部分构成， 如图 1 所44
示。 电动潜油泵的下入位置应在射孔井段顶部以上， 在液流进入电动潜油泵之前， 从电动机
周围流过， 能较好地冷却电动机， 保护电动机不至于因温升破坏绝缘材料而烧毁。 如果电动
潜油泵机组必须下入油层以下， 就需加导流衬管 （图 1 45）。
对于实施两层开采， 同时又要求进行生产测试、 过油管射孔、 连续油管作业的油井， 可
采用 Y形接头的电动潜油泵开采 （图 1 46）。
电动潜油泵采油生产管柱还可根据生产需要分为单采、 封下采上、 封上采下、 封两头采
中间等结构形式 （图 1 47）。
