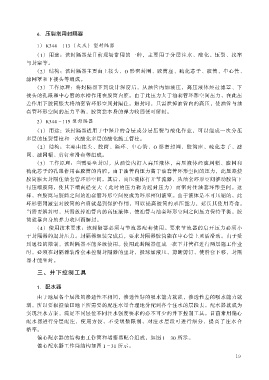

4.压裂常用封隔器
1） K344 113 （ 大庆） 型封隔器

（1） 用途： 该封隔器是目前现场常用的一种， 主要用于分层注水、 酸化、 压裂、 找窜
与封窜等。

（2） 结构： 该封隔器主要由上接头、 O形密封圈、 胶筒座、 硫化芯子、 胶筒、 中心管、
滤网罩和下接头等组成。

（3） 工作原理： 将封隔器下到设计深度后， 从油管内加液压， 高压液体经过滤罩、 下
接头的孔眼和中心管的水槽作用在胶筒内腔。 由于此压力大于油套管环形空间压力， 在此压
差作用下胶筒胀大将油套管环形空间封隔住。 解封时， 只需泄掉油管内的高压， 使油管与油
套管环形空间的压力平衡， 胶筒靠本身的弹力收回便可解封。

型封隔器2） K344 115
（1） 用途： 该封隔器适用于中深井的合层或分层压裂与酸化作业， 可以组成一次分压
多层的压裂管柱和一次酸化多层的酸化施工管柱。
（2） 结构： 主要由接头、 胶筒、 隔环、 中心管、 O形密封圈、 胶筒座、 硫化芯子、 滤
网、 滤网帽、 剪钉和滑套等组成。
（3） 工作原理： 当需要坐封时， 从油管内打入高压液体， 高压液体经滤网帽、 滤网和
硫化芯子的孔眼作用在胶筒的内腔。 由于油管内压力高于油套管环形空间的压力， 此压差使
胶筒胀大封隔住油套管环形空间。 其后， 高压液体打开节流器， 从油套环形空间推动胶筒下
行压缩胶筒， 使其下端直径变大 （此时的压力称为起封压力） 而密封住油套环形空间。 这
样， 在胶筒与胶筒之间的油套管环形空间便成为环形密闭液室。 由于液体是不可压缩的， 此
环形密闭液室对胶筒的台肩就起到保护作用， 可以提高胶筒的承压能力， 延长其使用寿命。
当需要解封时， 只需放掉油管内的高压液体， 使油管与油套环形空间之间压力保持平衡， 胶
筒就靠自身的弹力收回而解封。
（4） 使用技术要求： 该封隔器必须与节流器配套使用。 要求节流器的启开压力必须小
于封隔器的起封压力。 封隔器组装完成后， 要求封隔器胶筒能在中心管上灵活滑动。 由于受
到通径的限制， 该封隔器不能多级使用。 使用此封隔器组成一次下井管柱进行两层施工作业
时， 必须在封隔器装滑套来控制封隔器的坐封， 投球加液压， 剪断剪钉， 使滑套下移， 封隔
器才能坐封。

三、 井下控制工具

1.配水器

由于地层各个层段的渗透性不相同， 渗透性好的吸水能力就强， 渗透性差的吸水能力就
弱， 所以要根据油田地下所需要的配注水量合理地分配到各个注水的层段去， 配水器就成为
实现注水方案， 满足不同层位不同注水强度要求的必不可少的井下控制工具。 目前常用偏心
配水器进行分层配注， 使用方便， 不受级数限制， 对注水层段可进行细分， 提高了注水合
格率。

偏心配水器的结构由工作筒和堵塞器配合组成， 如图 1 30 所示。
偏心配水器工作筒结构如图 1 31 所示。

19
