P. 31

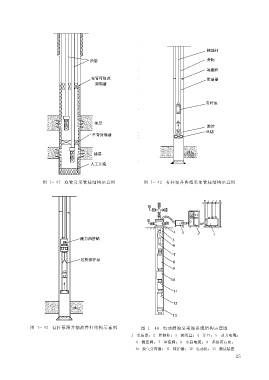

图 1 41 双管分采管柱结构示意图 图 1 42 有杆泵井典型采油管柱结构示意图
图 1 43 有杆泵深井抽油管柱结构示意图 图 1 44 电动潜油泵采油系统结构示意图
1—变压器；2—控制柜；3—接线盒；4—井口；5—动力电缆；
6—测压阀；7—单流阀；8—小扁电缆；9—多级离心泵；
10—油气分离器；11—保护器；12—电动机；13—测试装置
25
