3.多点变形型
由于套管受水平地应力作用， 在长期注采不平衡条件下， 地层滑移迫使套管受多向水平
力剪切， 套管径向内凹陷呈多点变形， 如图 7 8 所示。
多点变形型井不多， 但却是一种极其复杂的套损井况。

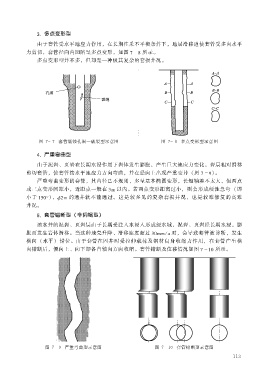

图 7 7 套管腐蚀孔洞—破裂型示意图 图 7 8 多点变形型示意图
4.严重弯曲型
由于泥岩、 页岩在长期水浸作用下岩体发生膨胀， 产生巨大地应力变化， 岩层相对滑移
剪切套管， 使套管按水平地应力方向弯曲， 并在径向上出现严重变异 （图 7 9）。
严重弯曲变形的套管， 其内径已不规则， 多呈基本椭圆变形， 长短轴差不太大， 但两点
或三点变形间距小， 近距点一般在 3m以内。 若两点变形距离过小， 则会形成硬性急弯 （即
小于 150°）， φ2m的通井轨不能通过。 这是较多见的复杂套损井况， 也是较难修复的高难
井况。
5.套管错断型 （非坍塌型）
油水井的泥岩、 页岩层由于长期受注入水浸入形成侵水域， 泥岩、 页岩经长期水浸， 膨
胀而发生岩体滑移。 当这种地壳升降、 滑移速度超过 时30mm/a ， 会导致套管被剪断， 发生
横向 （水平） 错位。 由于套管在固井时受拉伸载荷及钢材自身收缩力作用， 在套管产生横
向错断后， 便向上、 向下即各自轴向方向收缩。 套管错断及位移情况如图 7 10 所示。
图 7 9 严重弯曲型示意图 图 7 10 套管错断型示意图
113
