错断位移的不同可分为 3 种情况： 断裂但没有错位； 错断并错位， 但错位不严重； 发生严重
错位， 以至于打印时摸不着下段套管， 铅模下部呈现出打在地层上的形迹。

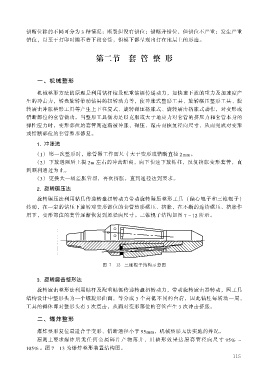

第二节 套 管 整 形

一、 机械整形

机械整形方法的原理是利用钻杆柱及配重钻铤传递动力， 如快速下放的重力及加速度产
生的冲击力， 转盘旋转带动钻具的扭转动力等， 使冲胀式整形工具、 旋转碾压整形工具、 旋
转震击冲胀整形工具等产生上下往复式、 旋转碾压挤胀式、 旋转震击挤胀式动作， 对变形或
错断部位的套管做功。 当整形工具做功足以克服或大于地应力对套管的挤压力和套管本身的
弹性应力时， 变形部位的套管则逐渐被冲胀、 碾压、 敲击而恢复径向尺寸， 从而完成对变形
或错断部位的套管整形修复。

1.冲胀法

（1） 第一次整形时， 胀管器工作面尺寸大于变形或错断直径 2mm。
（2） 下放遇阻后上提 2m左右的冲击距离， 向下快速下放钻柱， 反复挤胀变形套管， 直
到顺利通过为止。
（3） 更换大一级差胀管器， 再次挤胀， 直到通径达到要求。

2.旋转碾压法

旋转碾压法利用钻具传递转盘扭转动力带动旋转碾压整形工具 （偏心辊子和三锥辊子）
转动， 在一定的钻压下旋转对变形部位的套管整形碾压、 挤胀， 在不断的连续碾压、 挤胀作
用下， 变形部位的套管逐渐恢复到原径向尺寸。 三锥辊子结构如图 7 12 所示。

图 7 12 三锥辊子结构示意图

3.旋转震击整形法

旋转震击整形法利用钻杆及配重钻铤传递转盘扭转动力， 带动旋转震击器转动， 因工具
结构设计中整形头为一个螺旋形曲面， 等分成 3 个高低不同的台肩， 因此钻柱每转动一周，
工具的锤体即对整形头有 3 次震击， 从而对变形部位的套管产生 3 次冲击挤胀。

二、 爆炸整形

爆炸整形复位最适合于变形、 错断通径小于 95mm， 机械整形无法实施的井况。
原则上要求爆炸后无任何金属碎片产物落井， 且整形效果达原套管径向尺寸 95% ～
图105%。 7 13 为爆炸整形装置结构图。

115
