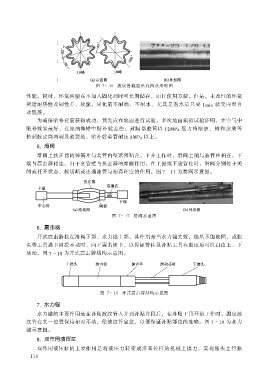

图 7 16 波纹管截面示意图及外形图
性能。 同时， 环氧树脂在不加入固化剂时可长期储存， 而且使用方便。 但是， 未改性的环氧
树脂耐热性及韧性差、 较脆， 固化前不耐油、 不耐水、 尤其是遇水后只要 1min 就变白而自
动脱落。
为确保贴补套管获得成功， 预先应在地面进行试验。 多次地面模拟试验证明， 在空气中
贴补效果最好， 在原油和蜡中贴补就差些。 封隔器胶筒以 12 压MPa 力将原油、 蜡和杂质等
挤到胶皮筒两端及破裂处， 贴补后套管耐压 以上8MPa 。
5.滑阀
滑阀上扶正器的弹簧片与套管内壁紧密贴合， 下井工作时， 滑阀上端与油管柱相连， 下
端与震击器相连。 由于套管壁与扶正器的摩擦作用， 在上提或下放管柱时， 滑阀分别处于关
闭或打开状态， 起切断或连通油管与油套环空的作用。 图 7 17 为滑阀示意图。
图 7 17 滑阀示意图
6.震击器
开式震击器接在滑阀下部、 水力锚上部。 其作用是当水力锚失效， 锚爪不能收回， 或胀
头等工具遇卡阻提不动时， 向下震击解卡， 以保证管柱及补贴工具在泄压后可以自由上、 下
活动。 图 7 18 为开式震击器结构示意图。
图 7 18 开式震击器结构示意图
7.水力锚
水力锚的主要作用是在补贴波纹管入井到补贴井段后， 在补贴工具开始工作时， 固定波
纹管在某一位置保持相对不动， 使波纹管定位， 以便保证补贴部位的准确。 图 7 19 为水力
锚示意图。
8.双作用液压缸
双作用液压缸的主要作用是将液压力转变成活塞拉杆的机械上提力， 实现胀头上行胀
118
