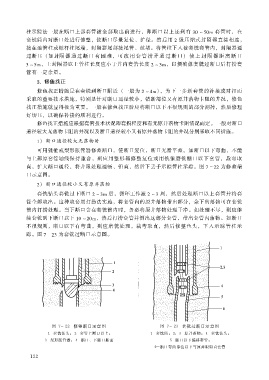

Page 128 - 修井工程

柱示踪法一般在断口上部套管被全部取出前进行， 即断口以上还剩有 30 ～50m套管时， 在
套铣筒内对断口处进行修整， 使断口尽量复位、 扩径。 然后用 2 级压缩式封隔器直接相连，
接在油管柱或钻杆柱尾端， 封隔器尾部接尾管、 丝堵。 将管柱下入被套铣套管内， 封隔器通
过断口 （如封隔器通过断口有困难， 可改用套管捞矛通过断口） 使上封隔器距离断口
3 ～5m， 上封隔器以上管柱长度应小于井内套管长度 2 ～3m， 以便确保套铣过断口后打捞套
管有一定余量。

3.修鱼找正

修鱼找正措施是在套铣到断口附近 （一般为 2 ～4m）， 为下一步新套管的补接或对扣而
采取的重要技术措施， 特别是针对断口通径较小， 错断部位又有原井落物卡阻的井况， 修鱼
找正措施就显得极为重要。 一般在修鱼找正后应将断口以下不很规则的部分割掉， 然后修理
好切口， 以确保补接的顺利进行。

修鱼找正措施应根据套管技术状况即套损程度和有无原井落物卡阻情况而定。 一般对断口
通径较大无落物卡阻的井况以及断口通径较小又有原井落物卡阻的井况分别采取不同措施。

1） 断口通径较大无落物时
可用铣锥或梨形胀管器修整断口， 使断口复位， 断口光滑平整。 如断口以下弯曲， 不能
与上部原套管轴线保持重合， 则应用整形器修整复位或用铣锥磨铣断口以下套管， 裁弯取
直， 扩大断口通径， 将井眼处理通畅、 铅直， 然后下丢手示踪管柱示踪。 图 7 22 为修整端
口示意图。
2） 断口通径较小又有原井落物
套铣钻头套铣过下断口 2 后～3m ， 循环工作液 2 ～3 周， 然后处理断口以上套管并将套
管全部取出。 这种取套用打捞法实施， 将套管内的原井落物带出部分， 余下的落物可在套铣
筒内打捞处理。 当下断口含在套铣筒内时， 务必将原井落物处理干净。 如处理不尽， 则应继
续套铣到下断口以下 10 ～20m， 然后打捞套管并倒出这部分套管， 带出套管内落物。 如断口
不很规则， 断口以下有弯曲， 则应磨铣处理， 裁弯取直， 然后修整鱼头， 下入示踪管柱示
踪。 图 7 23 为套铣过断口示意图。

图 7 22 修整断口示意图 图 7 23 套铣过断口示意图

1—套铣钻头；2—套管上断口以上； 1—套铣筒；2，3—原井落物；4—套铣钻头；
3—梨形胀管器；4—断口、下断口断面 5—断口以下偏移套管；

122 6—断口弯曲部位以下与原井眼铅直套管
