侧钻、 水平侧钻及分支侧钻。
在这里仅对修井侧钻工艺进行介绍。 侧钻是指通过浅层 （350 ～450m） 取套作业将原井

内一部分套管取出， 然后在原井裸眼一定深度利用侧斜工具按设计的方位侧钻， 避开下部井
眼和套管， 重新钻出新井眼， 根据设计的井眼轨迹中靶， 再下入新套管串固井的修井方法。

一、 套管开窗定向侧钻工艺概述

套管开窗定向侧钻井是对井身轨迹中的井斜、 方位、 水平位移都有明确要求， 从固导斜
器开始到裸眼钻进的全过程均按预定设计方向进行， 直至钻达目的层， 使侧钻井井身轨迹在
施工全过程中都能得到有效控制的侧钻方式。

套管开窗定向侧钻工艺技术施工流程如下： 设备安装—提结构—通井、 洗井—挤灰封堵
原射孔井段 （或打底灰） —开窗—裸眼钻进—完井电测—下尾管、 固井—测声幅—完井试
压—完井收尾。

套管开窗定向侧钻井井身结构如图 7 24 所示。
目前套管开窗工艺技术主要有两种方法： 一是磨铣开窗， 二是锻铣开窗。

二、 磨铣开窗工艺

1.工艺原理及特点

磨铣开窗侧钻原理是在设计井段下入导斜器， 再用多功能铣锥将套管磨穿形成窗口， 然
后再用钻头钻出新井眼， 其原理如图 7 25 所示。

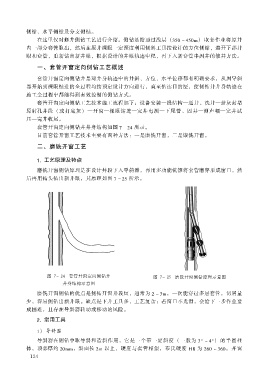

图 7 24 套管开窗定向侧钻井 图 7 25 磨铣开窗侧钻原理示意图
井身结构示意图

磨铣开窗侧钻的优点是侧钻开窗井段短， 通常为 2 ～3m， 一次能穿过多层套管， 切屑量
少， 容易侧钻出新井眼。 缺点是下井工具多， 工艺复杂； 若窗口不光滑， 会给下一步作业造
成困难， 且存在导斜器转动或移动的风险。

2.常用工具

1） 导斜器
导斜器在侧钻中取导斜和造斜作用， 它是一个带一定斜度 （一般为 3°～4°） 的半圆柱
体， 顶部厚约 20mm， 斜面长 2m以上， 硬度与套管相似， 布氏硬度 为HB 260 ～360。 开窗

124
