时使导斜器与套管均匀切削, 窗口比较规则均衡。 导斜器的主要形式有注灰插入式、 直接注
灰 (带水眼) 固定式与卡瓦式, 目前常用液压卡瓦式导斜器。

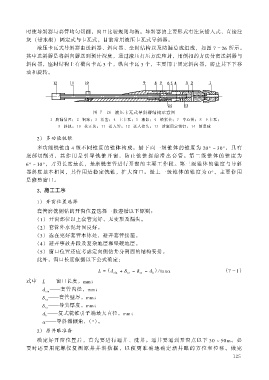

   液压卡瓦式导斜器由送斜器、 斜向器、 坐封结构以及防漏总成组成, 如图 7 26 所示。
其中送斜器是将斜向器送到预计深度, 通过液压打压方法座封, 用倒扣的方法分离送斜器与
斜向器, 座封结构上有横向卡瓦 3 个, 纵向卡瓦 3 个, 主要用于固定斜向器, 防止其下下移
动和旋转。

                       图 7 26 液压卡瓦式导斜器结构示意图

         防1— 漏装置;2—钢球 活;3— 塞;4—主卡瓦;5—液缸;6—锁紧套;7—中心管;8—上卡瓦;
            斜9— 轨;10—扶正块;11—送入管;12—送入接头;13—活塞固定销钉 销;14— 紧球

   2) 多功能铣锥
   多功能铣锥由 4 级不同锥度的锥体构成。 最下面一级锥体的锥度为 20°~30°, 具有
底部切削刃, 其作用是引导铣锥开窗, 防止铣锥提前滑出套管。 第二级锥体的锥度为
6°~10°, 刀刃长度最长, 是磨铣套管进行开窗的主要工作段。 第三级锥体的锥度与导斜
器斜度基本相同, 其作用是稳定铣锥, 扩大窗口。 最上一级锥体的锥度为 0°, 主要作用
是修整窗口。
   3.施工工序
   1) 开窗位置选择
   套管磨铣侧钻的开窗位置选择一般遵循以下原则:
   (1) 开窗部位以上套管完好, 无变形及漏失。
   (2) 套管外水泥封固良好。
   (3) 选在完好套管本体处, 避开套管接箍。
   (4) 避开事故井段及复杂地层和坚硬地层。
   (5) 窗口位置还应考虑定向侧钻井身剖面的结构安排。
   此外, 窗口长度依据以下公式确定:

                                L =( dcin +δca -δca -db ) /tanα  (7 1)

式中  窗口长度L———  , mm;
    套 管 内 径d cin ———
    套管壁厚δca———                  , mm;      , mm;
    导尖厚度δca———                  , mm;
    复 式 铣 锥 引 子 端 最 大 直 径d b ———, mm;
    导斜器倾角α———
                                 , ( °) 。

    2) 原井眼准备
   确定好开窗位置后, 首先要进行通井、 洗井。 通井要通到开窗点以下 30 ~50m。 必
要时还要用陀螺仪复测原井井斜数据, 以便更准确地确定新井眼的方位和位移。 做完
