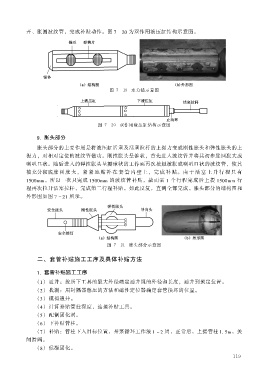

开、 胀圆波纹管， 完成补贴动作。 图 7 20 为双作用液压缸结构示意图。
图 7 19 水力锚示意图
图 7 20 双作用液压缸结构示意图
9.胀头部分
胀头部分的主要作用是将液压缸活塞及活塞拉杆的上提力变成刚性胀头和弹性胀头的上
提力， 对相对定位的波纹管做功。 刚性胀头呈锥状， 首先进入波纹管并将其初步胀圆胀大成
喇叭口状。 随后进入的弹性胀头呈瓣球状的工作面再次接触被胀成喇叭口状的波纹管， 使其
被充分彻底胀圆胀大， 紧紧地贴补在套管内壁上， 完成补贴。 由于活塞上升行程只有
1500mm， 所以一次只完成 1500mm的波纹管补贴， 故而需 1 个行程完成后上提 行1500mm
程再次拉开活塞拉杆， 完成第二行程补贴。 如此反复， 直到全部完成。 胀头部分的结构图和
外形图如图 7 21 所示。
图 7 21 胀头部分示意图
二、 套管补贴施工工序及具体补贴方法
1.套管补贴施工工序
（1） 通井： 按所下工具的最大外径确定通井规的外径和长度， 通井到预定位置。
（2） 找漏： 用封隔器憋压的方法和磁性定位器确定套管损坏的位置。
（3） 模拟通井。
（4） 计算补贴管柱深度， 连接补贴工具。
（5） 配制固化剂。
（6） 下补贴管柱。
（7） 补贴： 管柱下入目标位置， 开泵循环工作液 1 ～2 周， 正常后， 上提管柱 1.5m， 关
闭滑阀。
（8） 候凝固化。
