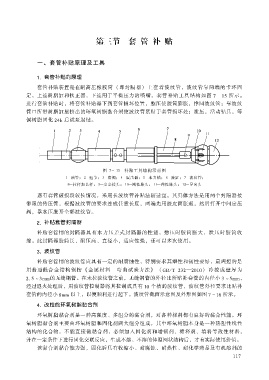

第三节 套 管 补 贴

一、 套管补贴原理及工具

1.套管补贴的原理

套管补贴装置是在耐高压橡胶筒 （即封隔器） 上套着波纹管， 波纹管靠两端的卡环固
定， 上连树脂缸和扶正器， 下连用于平衡压力的喷嘴。 套管补贴工具结构如图 7 15 所示。
进行套管补贴时， 将套管补贴器下到套管损坏位置， 憋压使胶筒膨胀， 撑圆波纹管； 靠波纹
管口所带树脂缸里挤出的环氧树脂黏合剂使波纹管紧贴于套管损坏处； 泄压， 活动钻具， 等
候树脂固化 24h 后试泵起钻。

图 7 15 补贴工具结构示意图

1—油管 短；2— 节；3—滑阀；4—震击器；5—水力锚；6—液缸；7—波纹管；
8—拉杆加长杆；9—安全接头；10—刚性胀头；11—弹性胀头；12—导向头

遇有套管破损段较长情况， 采用长波纹管补贴法较适宜。 其具体方法是用两个封隔器接
带眼的传压管， 根据波纹管的要求连成任意长度， 两端先用胶皮筒胀起， 然后打开中间定压
阀， 靠水压胀开全部波纹管。

2.补贴套管封隔器

补贴套管用的封隔器具有水力压差式封隔器的性能， 憋压时胶筒胀大， 泄压时胶筒收
缩。 此封隔器胶筒长、 耐压高、 直径小， 适应性强， 还可以多次使用。

3.波纹管

补贴套管用的波纹管应具有一定的耐腐蚀性， 特别要求其塑性和韧性要好， 最理想的是
用普通低合金结构钢按 《 金属材料 弯曲试验方法》 冷拔成壁厚为（ GB/T 232—2010）
2.5 ～3mm的无缝钢管。 在未拉波纹管之前， 无缝钢管的外径比所贴补套管的内径小 3 ～5mm，
经过退火处理后， 用波纹管拉制器将其拉制成具有 10 个槽的波纹管， 波纹管外径要求比贴补
套管的内径小 以上8mm ， 以便顺利进行起下。 波纹管截面示意图及外形图如图 7 16 所示。

4.改性的环氧树脂黏合剂

环氧树脂黏合剂是一种高强度、 多组分的黏合剂， 对各种材料都有良好的黏合性能。 环
氧树脂黏合剂主要由环氧树脂和固化剂两大组分组成， 其中环氧树脂本身是一种热塑性线性
结构的化合物， 不能直接做黏合剂， 必须加入固化剂和增韧剂、 稀释剂、 填料等改性材料，
并在一定条件下进行固化交联反应， 生成不熔、 不溶的体型网状结构后， 才有实际使用价值。

该黏合剂黏合能力强， 固化后具有收缩小、 耐腐蚀、 耐热性、 耐化学药品及有机溶剂的
